EH6 Series Electro-Hydraulic Servo Bending Machine

Naghahanap para sa isang abot-kayang at maaasahang electro-hydraulic servo bending machine?
Ang serye ng EH6 ay kung ano ang kailangan mo!
Gamit ang madaling gamitin na SCS700 CNC system at isang karaniwang electric compensation worktable, ang tumpak na mga bends ay ginagarantiyahan. Dagdag pa, ang karaniwang 3 1 axis back gauge ay maaaring ma -upgrade sa isang 4 1 axis para sa dagdag na kakayahang umangkop. Perpekto para sa mga first-time na gumagamit, pinagsasama ng EH6 ang kalidad at kakayahang magamit, ginagawa itong iyong pagpili para sa pagsisimula sa electro-hydraulic bending.

Makipag -ugnay sa amin

PREV：WC67K Torsion-Sync CNC Press Brake
NEXT：EH8 Electro-Hydraulic Servo Bending Machine

Paglalarawan
Mga pagtutukoy sa teknikal
Video

EH6 Series CNC Press Brake

EH6 Series CNC Press Brake

-Ang frame ay itinayo gamit ang isang disenyo ng mortise-and-tenon, ganap na welded para sa katatagan at kahabaan ng buhay. Ito ay naproseso gamit ang isang malaking sahig na naka-mount at paggiling machine upang matiyak ang mataas na katumpakan at mabawasan ang pagpapapangit.

-Pinagtibay nito ang isang top-level na electro-hydraulic servo valve at grid na pinuno para sa closed-loop control.

-Nagtatampok ang karaniwang pagsasaayos ng isang 2-axis (x, r) back gauge, o maaari mong piliin ang mas maraming nalalaman at mahusay na 4-axis (x, r, z1, z2) pabalik na sukat bilang isang alternatibong pagpipilian.

-Ang worktable ay nilagyan ng isang motorized na CNC na kinokontrol ng anti-deflection na mekanismo na epektibong tinanggal ang epekto ng pagpapapangit ng slider sa kalidad ng workpiece. Awtomatikong inaayos ng CNC System ang halaga ng kabayaran para sa maginhawa at tumpak na operasyon.

Higit pang pagpipilian

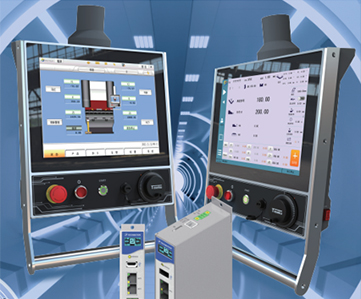

CNC Controller System

CNC Controller System

Ang serye ng EH6 ay nilagyan ng TechMation SCS700 CNC system bilang pamantayan, habang ang mga alternatibong pagpipilian tulad ng Delem at Cybelec ay maaari ring mapili para sa CNC system.

Techmation SCS700

-"Taiwan Industrial High Sensitivity 15 Inch LCD Touch Screen"

- Na -customize na EMC4 Industrial Computer Board, matatag at maaasahan

- Dual CPU System Configur, malakas na lakas ng computing, tumpak na kontrol

- Standard PLC C Motion Programming

- Suporta para sa karaniwang mga extension ng komunikasyon ng etercat

- Linux Operating System, Sinusuportahan ang Instant Power Failure

Higit pang pagpipilian

Matatag na istraktura

Matatag na istraktura

Tapos na diagram ng pagsusuri ng elemento

-Ang mekanikal na istraktura ng preno at lahat ng mga pangunahing sangkap ay sumasailalim sa pagsusuri ng 3D at disenyo ng pag -optimize, na ginagarantiyahan ang isang kaakit -akit na disenyo at maaasahang istraktura para sa matatag na operasyon ng makina.

Mahigpit na disenyo ng frame

-Ang makina ay dinisenyo at binuo gamit ang isang welded one-piraso frame na makina nang walang reposisyon upang masiguro ang katatagan at katumpakan.

Pagproseso ng integrative

-Ang buong frame ng makina ay natapos sa isang mahalagang proseso gamit ang isang CNC three-dimensional machining center upang matiyak ang mataas na katumpakan.

Higit pang pagpipilian

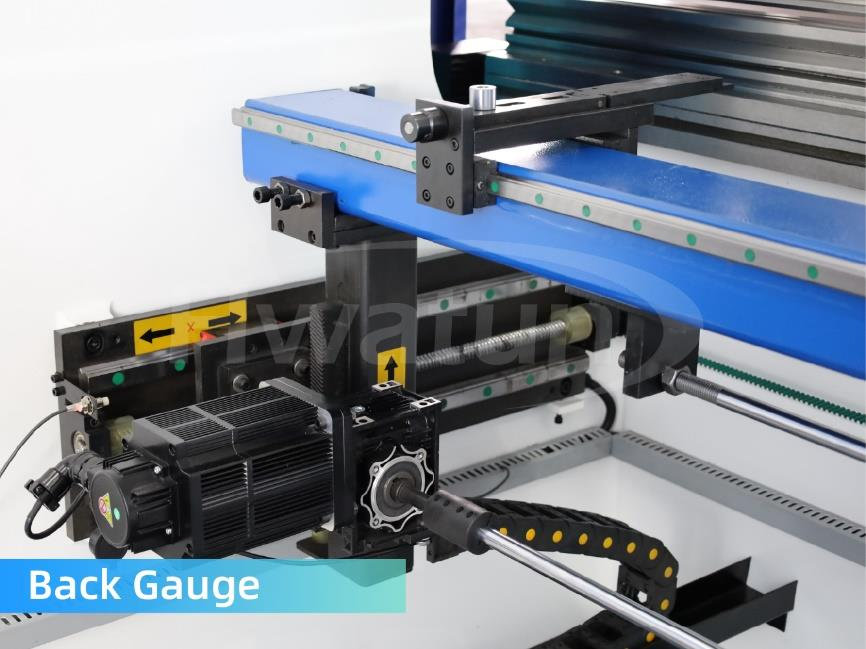

Back Gauge System

Back Gauge System

Ang istraktura ng back gauge ay matatag na idinisenyo para sa pare -pareho at tumpak na pagpoposisyon ng mga axes, na may isang beam na nilagyan ng dual linear gabay na riles para sa pinahusay na katatagan at katumpakan.

ABG-2 x R axis back gauge

- Ang X axis ay hinihimok ng isang kumbinasyon ng gabay na linear, ball screw, at servo motor upang matiyak ang tumpak na pagpoposisyon.

-Ang R axis ay gumagamit ng isang mataas na lakas na solidong bakal na baras bilang ang paghahatid ng kuryente, na may mga helical gears na tumutulong sa magkakasabay na pagpoposisyon, at mga high-lakas na mga turnilyo upang ligtas na kumonekta ng mga sangkap. Pinapayagan nitong tumpak na mai -synchronize ang R axis, na may mabilis na pagtugon, mababang rate ng pagkabigo, at madaling pagpapanatili.

Pag -configure

Serye	Paglalarawan
ABG-2 (Pamantayan)	2 axis: x r
ABG-4 (Opsyonal)	4 axis: x r z1 z2

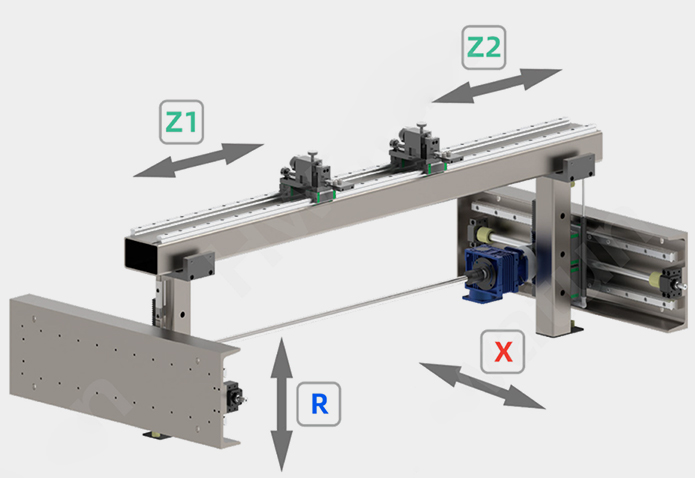

Isang serye pabalik na gauge

● x axis: harap at likod na paggalaw ng back gauge

● R axis: pataas at pababa ng paggalaw ng back gauge

● Z1 axis: kaliwa at kanang paggalaw ng daliri sa likod ng gauge

● Z2 axis: kaliwa at kanang paggalaw ng daliri ng gauge sa likod

Katumpakan

Serye ng ABG	X	R	Z1*	Z2*
Stroke (mm)	600	150	pasadya	pasadya
Bilis (mm/s)	350	120	300	300
Katumpakan (mm)	± 0.01	± 0.05	± 0.05	± 0.05
Mekanikal	Ball screw	Rack	Rack	Rack

Higit pang pagpipilian

CNC Crowning

CNC Crowning

Motorized CNC-control anti-deflection worktable

-Ang aparato ng CNC Crowning ay maaaring awtomatikong nababagay ayon sa mga tagubilin na na -program sa sistema ng CNC, ginagawa itong lubos na maginhawa at mahusay.

Higit pang pagpipilian

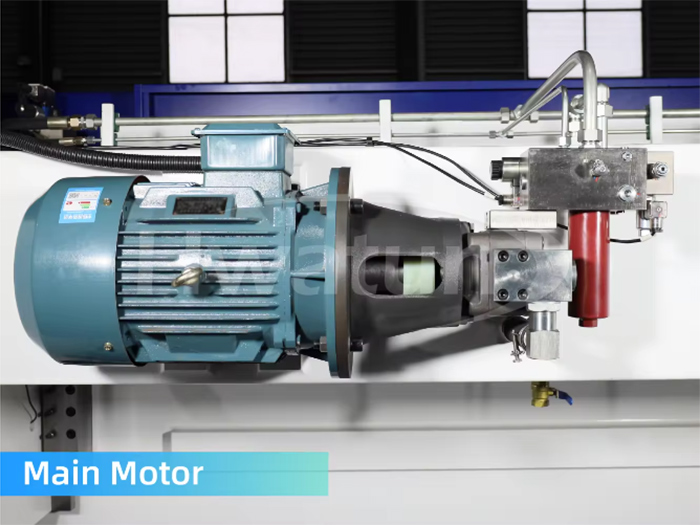

Pangunahing motor

Pangunahing motor

-Ang pangunahing motor ng preno ng preno ay isang kritikal na sangkap na nagsisiguro ng maayos at mahusay na operasyon ng makina.
-Sa matatag na konstruksyon at paggamit ng mga de-kalidad na materyales, ang motor na ito ay naghahatid ng matatag at maaasahang pagganap sa buong bawat hakbang, na nag-aalok ng pambihirang tibay at isang pinalawig na buhay ng serbisyo.

Higit pang pagpipilian

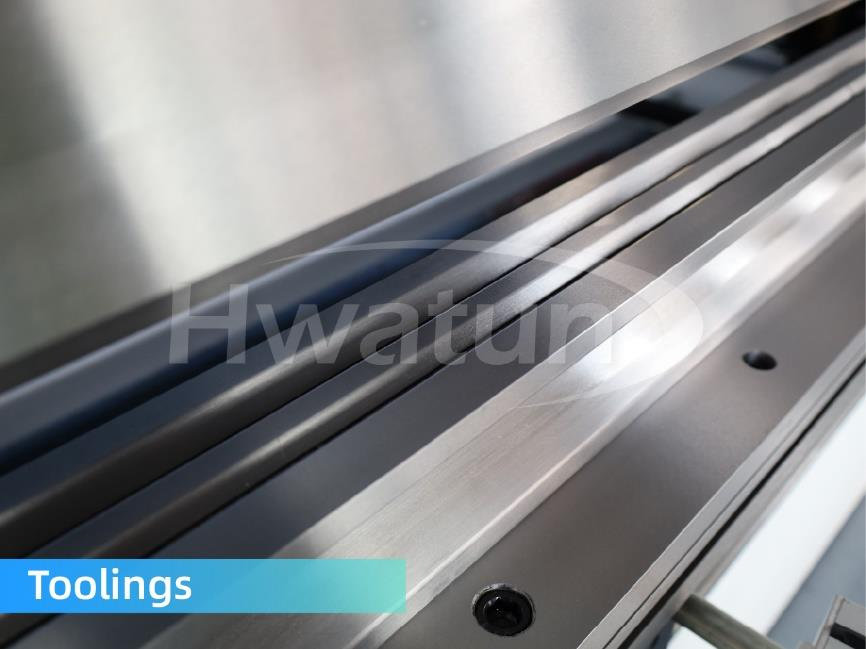

Tooling

-Ang mga pang -itaas na suntok at mas mababang namatay ay inductively na tumigas

-Ang aming mga inhinyero ay inirerekumenda ang pinaka -angkop na tooling batay sa iyong bahagi ng mga guhit, karaniwang kapal ng sheet metal, pagbubukas ng taas, at baluktot na puwersa ng preno ng presyon.

Higit pang pagpipilian

EH6		Unit	70t 2500	100t 2500	100t 3200	100t 4100	130t 2500	130t 3200	130t 4100	170t 2500
Max. Bending Force		Kn	700	1000	1000	1000	1300	1300	1300	1700
Max. Bending haba		mm	2500	2500	3200	4100	2500	3200	4100	2500
Distansya sa pagitan ng mga frame ng gilid		mm	2000	2000	2700	3600	2000	2700	3600	2000
Lalamunan		mm	320	410	410	410	410	410	410	410
Cylinder Stroke		mm	160	200	200	200	200	200	200	200
Max. Buksan ang taas		mm	400	470	470	470	470	470	470	470
Pangunahing kapangyarihan ng motor		KW	5.5	7.5	7.5	7.5	15	15	15	15
Slider
Diskarte sa bilis		mm/s	180	180	180	180	180	180	180	160
Bilis ng trabaho		mm/s	12	10	10	10	10	10	10	10
Bilis ng pagbabalik		mm/s	170	160	160	160	160	160	160	160
Katumpakan		mm	± 0.01	± 0.01	± 0.01	± 0_01	± 0.01	± 0.01	± 0.01	± 0.01
Bumalik na gauge
X Axis	Bilis	mm/s	250	250	250	250	250	250	250	250
	Stroke	mm	600	600	600	600	600	600	600	600
	Katumpakan	mm	± 0.01	± 0.01	± 0.01	± 0-01	± 0.01	± 0.01	± 0.01	± 0.01
R Axis	Bilis	mm/s	100	100	100	100	100	100	100	100
	Stroke	mm	125	125	125	125	125	125	125	125
	Katumpakan	mm	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02

EH6		Unit	170t 3200	170t 4100	200t 2500	200t 3200	200 T4100	250t 2500	250t 3200	250t 4100
Max. Bending Force		Kn	1700	1700	2000	2000	2000	2500	2500	2500
Max. Bending haba		mm	3200	4100	2500	3200	4100	2500	3200	4100
Distansya sa pagitan ng mga frame ng gilid		mm	2700	3600	2000	2700	3600	2000	2700	3600
Lalamunan		mm	410	410	410	410	410	410	410	410
Cylinder Stroke		mm	200	200	200	200	200	250	250	250
Max. Buksan ang taas		mm	470	470	470	470	470	520	520	520
Pangunahing kapangyarihan ng motor		KW	15	15	15	15	15	18.5	18.5	18.5
Slider
Diskarte sa bilis		mm/s	160	160	160	160	160	120	120	120
Bilis ng trabaho		mm/s	10	10	10	10	10	10	10	10
Bilis ng pagbabalik		mm/s	160	160	160	160	160	150	150	150
Katumpakan		mm	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01
Bumalik na gauge
X Axis	Bilis	mm/s	250	250	250	250	250	250	250	250
	Stroke	mm	600	600	600	600	600	600	600	600
	Katumpakan	mm	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01
R Axis	Bilis	mm/s	100	100	100	100	100	100	100	100
	Stroke	mm	125	125	125	125	125	125	125	125
	Katumpakan	mm	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02
