QC11Y CNC Hydraulic Guillotine Shearing Machine

Naghahanap ka ba ng isang tumpak at walang hirap na guillotine shear na maaaring i -cut ang buong metal plate na mas makapal kaysa sa 10mm?
Ang aming QC11y Series Hydraulic Guillotine Shear ay perpekto para sa iyo.
Ang QC11y Series Shear ay nilagyan ng advanced na teknolohiya, ay pamantayan na may isang sistema ng kontrol ng E21S, malakas na hydraulic cylinders, at matalim na blades na maaaring maiakma para sa pagputol ng anggulo upang matiyak na ang bawat hiwa ay tumpak at tumpak.

Makipag -ugnay sa amin

PREV：QC12Y CNC Hydraulic Swing Beam Shearing Machine
NEXT：No next article

Paglalarawan
Mga pagtutukoy sa teknikal
Video

QC11Y CNC Hydraulic Guillotine Shearing Machine

QC11Y CNC Hydraulic Guillotine Shearing Machine

1. Ang Frame at Tool Rest ay itinayo mula sa mga sangkap na istruktura ng bakal, na may pamamahinga sa itaas na tool na na -tempered upang maalis ang panloob na stress, na nagreresulta sa pinahusay na katigasan at pinahusay na katatagan ng organisasyon.
2. Sa ilalim ng pagkilos ng silindro ng langis, ang may hawak ng tool ay gumagalaw kasama ang riles ng gabay upang makamit ang paggalaw ng paggalaw.
3. Ang isang ball screw ay nagtutulak sa hulihan ng stopper, habang ang pagsasaayos ng motor na hinihimok ay nagbibigay-daan sa tumpak na pagpoposisyon at tinitiyak ang mabilis at makinis na operasyon ng distansya ng stopper.
4. Ang mekanismo ng pagpindot sa materyal ay binubuo ng isang hanay ng mga cylinders ng langis na pinipilit na pagtagumpayan ang pag-igting ng tagsibol sa pamamagitan ng langis ng presyon sa panahon ng operasyon. Matapos makumpleto ang paggugupit, nakamit ang pag -reset gamit ang pag -igting sa tagsibol.
5. Upang mapadali ang pagputol ng mas malawak na mga materyales sa sheet, ang isang front na sumusuporta sa frame ay ibinibigay sa isang nagtatampok ng isang scale at stop na paghinto sa pagpoposisyon.
6. Ang sistemang haydroliko ay nagsasama ng labis na proteksyon sa kaligtasan ng overflow, at isang malinaw na pagpapakita ng taas ng antas ng langis, na nagpapagana ng patuloy na operasyon sa ilalim ng na -rate na pag -load para sa 16 na oras nang walang pagtagas o pagkagambala para sa matatag na pagproseso na may mataas na katumpakan.

Higit pang mga detalye

Mga Detalye ng Mga Larawan

Mga Detalye ng Mga Larawan

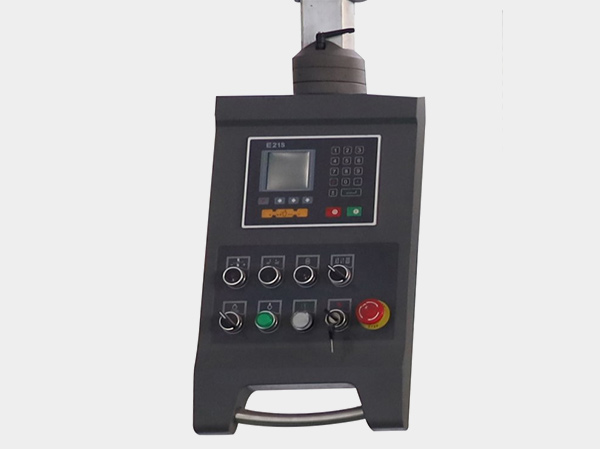

	E21S Controller (Pamantayan) * Rear stop control, may kakayahang kontrolin ang parehong karaniwang motor at inverters; * Advanced na sistema ng pagpoposisyon na may dual programmable digital output; * Mahusay na tampok na pagbibilang ng workpiece na may kapasidad ng imbakan hanggang sa 40 mga programa, bawat isa ay naglalaman ng 25 mga hakbang sa trabaho; * Ang kakayahan sa pagpoposisyon ng unilateral na may pag -andar ng konsesyon para sa pinahusay na katumpakan; * Maginhawang isang pag-click sa backup at pagpipilian sa pagbawi para sa mga setting ng parameter; * Walang seamless English-Chinese conversion na magagamit sa LCD.
	Pagpapakain ng worktable Ang slide ng pagpapakain ay nilagyan ng isang maraming nalalaman na palipat -lipat na roller, na nagpapahintulot sa makinis na pagsulong ng plato at madaling pagsasaayos ng posisyon ng paggugupit sa panahon ng pagpapakain. Nakakatipid ito ng oras at paggawa, pinadali ang maginhawang pag -disassembly at pag -install ng bola, pati na rin nagbibigay -daan sa walang hirap na pagpapanatili.
	Pindutin ang silindro ng langis Ang tagsibol ay gawa sa 60SI2MN haluang metal na bakal, at ang shock pad ay pinalapot ng polyurethane. Ang compressive base, ilalim na plato, at selyo ng langis ay lahat ay pinalapot at na -import.

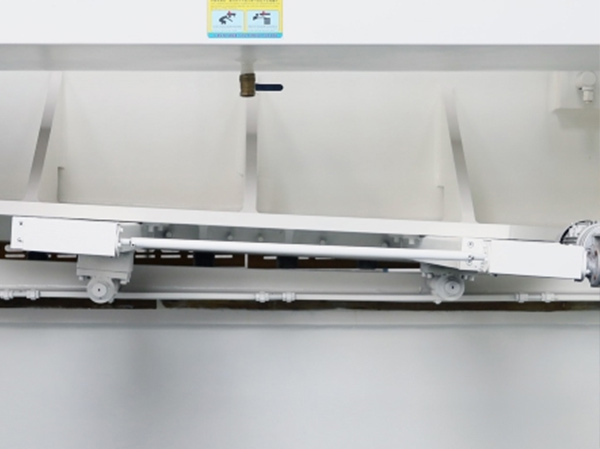

	Bumalik ang talim ng gauge Ang mas mababang bahagi ng may hawak ng tool ay nilagyan ng isang back-up roller, na isinasama ang isang sira-sira na manggas ng baras. Ang manggas na ito ay hinihimok ng reducer ng motor upang paikutin, sa gayon inaayos ang clearance sa pagitan ng itaas at mas mababang blades.
	Bumalik ang motor ng gauge Ang aparato ng electric rear stop ay nilagyan ng isang adjustable inverter na nagbibigay -daan para sa parehong mabilis at mabagal na pagsasaayos. Bilang karagdagan, nilagyan ito ng isang aparato na may bilang ng control-friendly na nag-aalok ng pasulong, paatras at pagpoposisyon ng mga pag-andar.
	Mataas na presyon ng jacketed tube connector Ang koneksyon sa pagitan ng walang tahi na pipe ng bakal at kasukasuan ng manggas ay nailalarawan sa pamamagitan ng paglaban ng mataas na presyon, tinitiyak na walang pagtagas ng langis at pagpapadali ng madaling pagpapanatili.

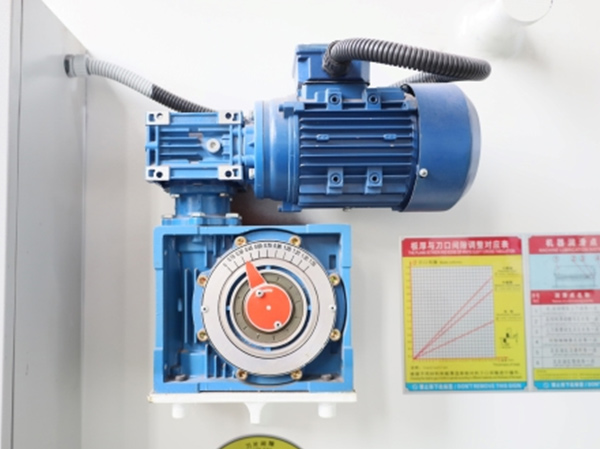

	Pagsasaayos ng agwat ng blade ng kuryente Ang motor at reducer ay ginagamit para sa tumpak at mabilis na kontrol ng pagsasaayos ng clearance ng talim.
	Pangunahing motor Ang Mataas na Kapunan ng Main Motor ay nagbibigay ng sapat, matatag na kapangyarihan.

Higit pang mga detalye

Modelo	Kapal ng pagputol	Haba ng pagputol	Bilang ng mga oras ng stroke	Pagputol ng anggulo	Saklaw ng Backgauge	Pangunahing kapangyarihan
I -type	(mm)	(mm)	(T/min)	(°)	(mm)	(KW)
4x2500	4	2500	16	0.5 ~ 1.5	20 ~ 600	5.5
4x3200	4	3200	14	0.5 ~ 1.5	20 ~ 600	5.5
4x4000	4	4000	10	0.5 ~ 1.5	20 ~ 600	5.5
4x6000	4	6000	8	0.5 ~ 1.5	20 ~ 600	7.5
6x2500	6	2500	18	0.5 ~ 1.5	20 ~ 600	7.5
6x3200	6	3200	15	0.5 ~ 1.5	20 ~ 600	7.5
6x4000	6	4000	12	0.5 ~ 1.5	20 ~ 600	7.5
6x5000	6	5000	10	0.5 ~ 1.5	20 ~ 600	11
6x6000	6	6000	7	0.5 ~ 1.5	20 ~ 600	11
8x2500	8	2500	13	0.5 ~ 1.5	20 ~ 600	11
8x3200	8	3200	11	0.5 ~ 1.5	20 ~ 600	11
8x4000	8	4000	9	0.5 ~ 1.5	20 ~ 600	11
8x5000	8	5000	7	0.5 ~ 1.5	20 ~ 600	15
8x6000	8	6000	6	0.5 ~ 1.5	20 ~ 600	15
10x2500	10	2500	12	0.5 ~ 2	20 ~ 600	15
10x3200	10	3200	10	0.5 ~ 2	20 ~ 600	15
10x4000	10	4000	9	0.5 ~ 2	20 ~ 600	15
10x6000	10	6000	6	0.5 ~ 2	20 ~ 600	15
12x2500	12	2500	12	0.5 ~ 2.5	20 ~ 600	18.5
12x3200	12	3200	10	0.5 ~ 2.5	20 ~ 600	18.5
12x4000	12	4000	9	0.5 ~ 2.5	20 ~ 600	18.5
12x5000	12	5000	7	0.5 ~ 2.5	20 ~ 600	18.5
12x6000	12	6000	6	0.5 ~ 2.5	20 ~ 600	18.5
16x2500	16	2500	8	0.5 ~ 2.5	20 ~ 600	22
16x3200	16	3200	7	0.5 ~ 2.5	20 ~ 600	22
16x4000	16	4000	6	0.5 ~ 2.5	20 ~ 600	22
16x5000	16	5000	5	0.5 ~ 2.5	20 ~ 600	22
16x6000	16	6000	4	0.5 ~ 2.5	20 ~ 600	30
20x2500	20	2500	8	0.5 ~ 3	20 ~ 800	30
20x3200	20	3200	7	0.5 ~ 3	20 ~ 800	30
20x4000	20	4000	6	0.5 ~ 3	20 ~ 800	30
20x5000	20	5000	5	0.5 ~ 3	20 ~ 800	30
20x6000	20	6000	4	0.5 ~ 3	20 ~ 800	30
25 × 2500	25	2500	6	0.5 ~ 3	20 ~ 800	37
25 × 3200	25	3200	5	0.5 ~ 3	20 ~ 800	37
25 × 4000	25	4000	5	0.5 ~ 3	20 ~ 800	37
25 × 5000	25	5000	4	0.5 ~ 3	20 ~ 800	55
25 × 6000	25	6000	3.5	0.5 ~ 3	20 ~ 800	55
