QC12Y CNC Hydraulic Swing Beam Shearing Machine
Shearing machine

QC12Y CNC Hydraulic Swing Beam Shearing Machine

Naghahanap ka ba ng isang tumpak at user-friendly na metal sheet cutting machine?
Ang aming QC12Y Series Shears ay eksaktong kailangan mo.
Ang QC12Y Series Shears ay nilagyan ng advanced na teknolohiya, isang karaniwang sistema ng kontrol ng E21S, matalim na blades, at isang nababagay na anggulo ng paggupit upang matiyak na ang bawat hiwa ay tumpak at tumpak.

Makipag -ugnay sa amin
PREV：No previous article
NEXT：QC11Y CNC Hydraulic Guillotine Shearing Machine
  • QC12Y CNC Hydraulic Swing Beam Shearing Machine

    QC12Y CNC Hydraulic Swing Beam Shearing Machine

    1. Ang Frame at Tool Rest ay itinayo mula sa mga sangkap na istruktura ng bakal, na may pamamahinga sa itaas na tool na na -tempered upang maalis ang panloob na stress, na nagreresulta sa pinahusay na katigasan at pinahusay na katatagan ng organisasyon.
    2. Sa ilalim ng pagkilos ng silindro ng langis, ang may hawak ng tool ay gumagalaw kasama ang riles ng gabay upang makamit ang paggalaw ng paggalaw.
    3. Ang hulihan ng stopper ay hinihimok ng isang ball tornilyo, habang ang pagsasaayos ng motor na hinihimok ay nagbibigay-daan sa tumpak na pagpoposisyon at tinitiyak ang mabilis at maayos na operasyon ng distansya ng stopper.
    4. Ang mekanismo ng pagpindot sa materyal ay binubuo ng isang hanay ng mga cylinders ng langis na pinipilit na pagtagumpayan ang pag-igting ng tagsibol sa pamamagitan ng presyon ng langis sa panahon ng operasyon. Matapos makumpleto ang paggugupit, nakamit ang pag -reset gamit ang pag -igting sa tagsibol.
    5. Upang mapadali ang pagputol ng mas malawak na mga materyales sa sheet, ang isang front na sumusuporta sa frame ay ibinibigay sa isang nagtatampok ng isang scale at stop na paghinto sa pagpoposisyon.
    6. Ang Hydraulic System ay nagsasama ng labis na proteksyon sa kaligtasan ng labis na pag -apaw, at isang malinaw at madaling gamitin na pagpapakita ng taas ng antas ng langis, na nagpapagana ng patuloy na operasyon sa ilalim ng na -rate na pag -load para sa 16 na oras nang walang pagtagas o pagkagambala para sa matatag na pagproseso na may mataas na katumpakan.

    Higit pang mga detalye
    Mga Detalye ng Mga Larawan

    Mga Detalye ng Mga Larawan

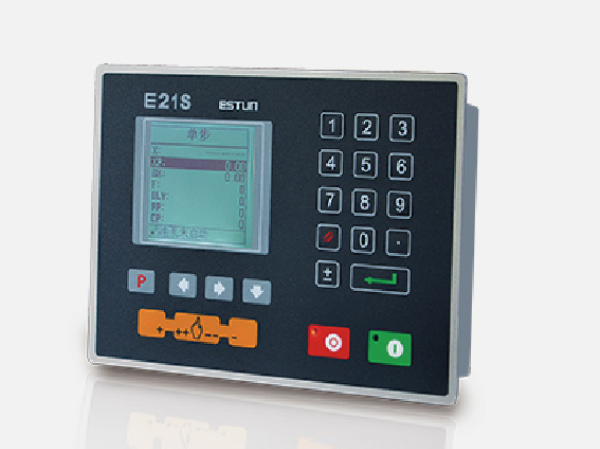

    E21S Controller (Estun)

    * HD LCD screen, na may opsyonal na wikang Ingles at Tsino, isang-pahina na mga parameter ng pagpapakita ng pagpapakita, mas mabilis at maginhawa ang pagsulat.
    * Bumalik na Gauge: Ang intelihenteng pagpoposisyon, ay maaari ring manu -manong nababagay ayon sa pangangailangan na alisin ang aparato ng pagpoposisyon ng kamay ng mekanikal.
    * Shear Stroke: built-in na paggugupit ng oras ng relay, simpleng operasyon, pag-save ng gastos.
    * Anggulo ng paggupit: built-in na pag-andar ng pagsasaayos ng anggulo ng paggupit, tinanggal ang tagapagpahiwatig at pindutan ng anggulo.
    * Blade Gap: feedback ng encoder, napapanahong pagpapakita ng laki ng puwang ng kutsilyo, madaling mapatakbo.
    * Sa pamamagitan ng isang pag-click sa pag-backup ng parameter at pag-andar ng pagbawi, ang mga parameter ay maaaring maibalik sa anumang oras kung kinakailangan, pagbabawas
    Mga gastos sa pagpapanatili.
    * Ang lahat ng mga pindutan sa panel ay mga micro switch, na mahigpit na nasubok ng EMC, mataas at mababang temperatura, panginginig ng boses, atbp, upang matiyak ang katatagan at buhay ng serbisyo ng produkto.
    * Naipasa ang sertipikasyon ng CE upang matugunan ang mga pangangailangan ng mga merkado sa ibang bansa.

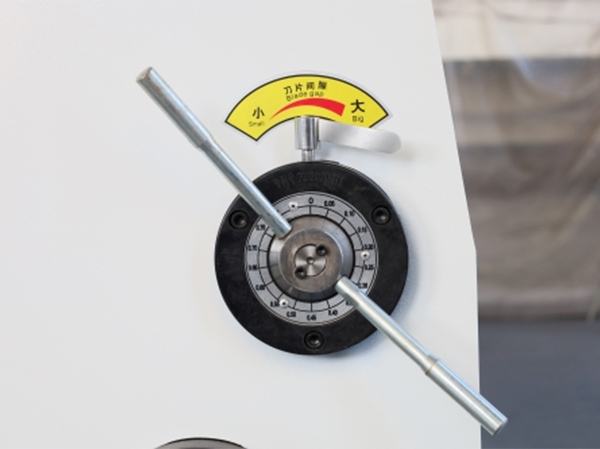

    Pagsasaayos ng Gap ng Blade

    Sa pamamagitan ng pag -aayos ng clearance ng talim, posible na makamit ang tumpak na pagputol ng mga sheet na materyales na may iba't ibang kapal. Ang hindi sapat na clearance ay maaaring magresulta sa mga post-cutting burrs o kahit na maiwasan ang matagumpay na pagputol, na humahantong sa pagpapapangit ng materyal. Katulad nito, kapag nakikipag -usap sa makapal na mga plato, ang hindi sapat na gaps ay maaaring magsagawa ng labis na paggupit ng lakas sa talim, pinabilis ang rate ng pagsusuot nito at potensyal na sanhi ng pagbasag.

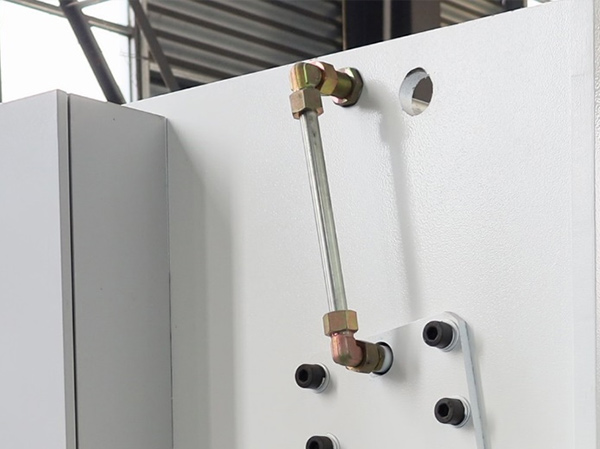

    Mataas na presyon ng jacketed tube connector

    Ang koneksyon sa pagitan ng walang tahi na pipe ng bakal at kasukasuan ng manggas ay nailalarawan sa pamamagitan ng paglaban ng mataas na presyon, tinitiyak na walang pagtagas ng langis at pagpapadali ng madaling pagpapanatili.

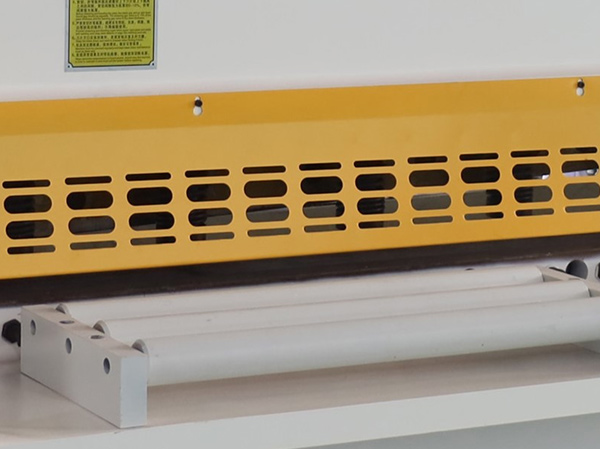

    Pagpapakain ng worktable

    Ang slide ng pagpapakain ay nilagyan ng isang maraming nalalaman na palipat -lipat na roller, na nagpapahintulot sa makinis na pagsulong ng plato at madaling pagsasaayos ng posisyon ng paggugupit sa panahon ng pagpapakain. Nakakatipid ito ng oras at paggawa, pinadali ang maginhawang pag -disassembly at pag -install ng bola, pati na rin nagbibigay -daan sa walang hirap na pagpapanatili.

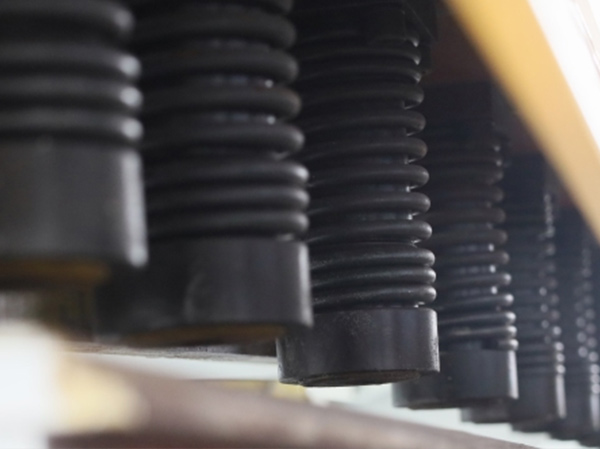

    Pindutin ang silindro ng langis

    Ang tagsibol ay gawa sa 60SI2MN haluang metal na bakal, at ang shock pad ay pinalapot ng polyurethane. Ang compressive base, ilalim na plato, at selyo ng langis ay lahat ay pinalapot at na -import.

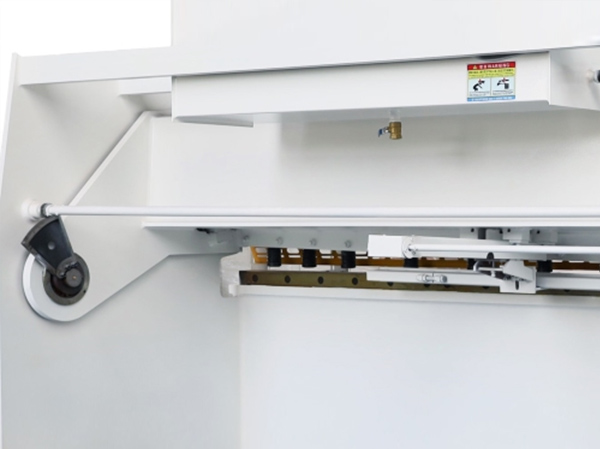

    Bumalik na gauge

    Ang tool rest ay gumagalaw sa isang arko, na may suporta shaft na nagsisilbing sentro para sa pagtugon sa paggalaw ng pendulum upang makumpleto ang operasyon ng paggugupit.

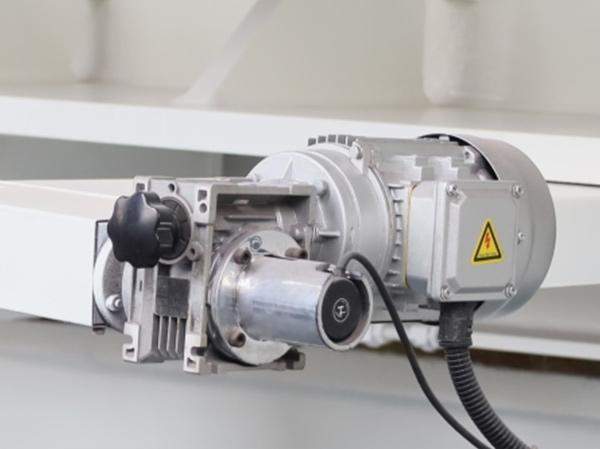

    Bumalik ang motor ng gauge

    Ang aparato ng electric rear stop ay nilagyan ng isang adjustable inverter na nagbibigay -daan para sa parehong mabilis at mabagal na pagsasaayos. Bilang karagdagan, nilagyan ito ng isang aparato na may bilang ng control-friendly na nag-aalok ng pasulong, paatras at pagpoposisyon ng mga pag-andar.

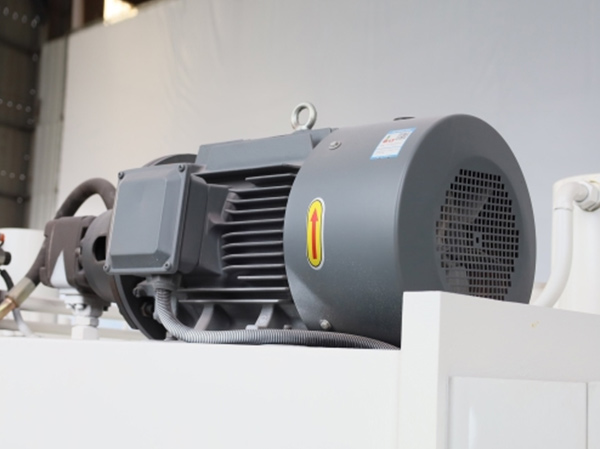

    Pangunahing motor

    Ang pangunahing motor ay nagtataglay ng isang mataas na output ng kuryente, tinitiyak ang sapat at matatag na POW.

    Higit pang mga detalye
Nantong Hwatun Heavy Machine Tool Co, Ltd.
Nantong Hwatun Heavy Machine Tool Co, Ltd.



Bigyan ang mga customer ng mataas na kalidad na mga produkto at taos -pusong serbisyo.

Nantong Hwatun Heavy Machine Tool Co, Ltd.

Ang isang pangunahing backbone enterprise sa industriya ng makinarya. Ang kumpanya ay matatagpuan sa Hai'an Binhai Industrial Zone, Jiangsu Province, sa ekonomikong binuo Yangtze River Delta.

Dalubhasa kami sa paggawa ng mga "Huaduan" na serye ng shearing machine, baluktot na machine, plate rolling machine, hydraulic presses, at hindi pag -iwas at pag -level ng mga linya ng paggawa ng paggugupit. Ang mga produkto ay malawakang ginagamit sa industriya ng ilaw, aviation, paggawa ng barko, metalurhiya, instrumento, mga de -koryenteng kasangkapan, hindi kinakalawang na asero na mga produktong, mga industriya ng konstruksyon at dekorasyon. Ang mga produkto ay nai -export sa Europa, Amerika, Timog Silangang Asya, Gitnang Silangan at iba pang mga bansa at rehiyon.

Ang aming kumpanya ay maraming mga domestic shearing, natitiklop, lumiligid, hydraulic press, leveling shearing production line at iba pang propesyonal, pananaliksik at kalidad ng pagmamanupaktura ng produkto, ang antas ng teknikal ay nasa unahan ng industriya; Ang tool ng Huaduan Machine ay nagsasama ng mga advanced na teknolohiya sa bahay at sa ibang bansa na may advanced na kamalayan, mga bagong konsepto at makabagong espiritu, at patuloy na pagbuo ng mga produkto ng industriya, na naglalagay ng isang matatag na pundasyon para sa "huaduan" upang lumikha ng isang kilalang tatak sa mundo sa pagpapatawad.

  • 0Taon

    Karanasan sa industriya

  • 0m²

    Takip ng pabrika

  • 0m²

    Lugar ng gusali

  • 0Milyun -milyon

    Taunang halaga ng output

Sertipiko ng karangalan
  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  • 4
Newsroom

Mga kaugnay na produkto

Paglalarawan ng produkto

Ang QC12Y CNC Hydraulic Swing Beam Shearing Machine Kinakatawan ang pinnacle ng modernong teknolohiya ng paggugupit, na idinisenyo upang matugunan ang mahigpit na hinihingi ng pang -industriya na pagputol ng metal na may katumpakan, kahusayan, at pagiging maaasahan. Ang advanced na shearing machine na ito ay ininhinyero upang maihatid ang mahusay na pagganap sa isang malawak na hanay ng mga aplikasyon, mula sa mga mabibigat na gawain na pang-industriya hanggang sa tumpak na pagproseso ng sheet metal.

Mga pangunahing tampok:

Ang high-performance hydraulic system: Sa gitna ng QC12Y ay isang state-of-the-art hydraulic system na nagsisiguro na malakas at pare-pareho ang lakas ng paggugupit. Ang mga sangkap na haydroliko ng makina, kabilang ang isang high-pressure jacketed tube connector at isang matatag na pindutin ng silindro ng langis na may isang tagsibol na gawa sa 60SI2MN haluang metal na bakal, ay idinisenyo para sa tibay at kahusayan. Ang labis na proteksyon ng sobrang karga ng haydroliko at malinaw na pagpapakita ng antas ng langis ay nag -aambag sa ligtas, walang tigil na operasyon.

Advanced control system: Ang QC12Y ay nilagyan ng isang sopistikadong sistema ng control ng E21S, na nagtatampok ng isang HD LCD screen na may mga pagpipilian para sa mga wikang Ingles at Tsino. Pinapayagan ng interface na ito ng user-friendly para sa mabilis at tumpak na pag-programming ng mga parameter ng pagputol. Ang built-in na paggugupit ng oras ay pinapadali ang operasyon at binabawasan ang mga gastos, habang ang mekanismo ng feedback ng encoder ay nagsisiguro ng tumpak na mga pagsasaayos ng agwat ng talim para sa iba't ibang mga kapal ng materyal.

Ang mekanismo ng pagputol ng katumpakan: Ang mekanismo ng pagputol ng makina ay hinihimok ng isang tool ng tool ng paggalaw ng arko, na nagpapatakbo sa isang paggalaw na paggalaw ng pendulum na nakasentro sa paligid ng isang baras ng suporta. Tinitiyak ng disenyo na ito ang pare -pareho na pagputol ng mga anggulo at katumpakan sa buong proseso ng paggugupit. Ang mataas na output ng kuryente ng pangunahing motor ay sumusuporta sa matatag na pagganap, na may kakayahang hawakan ang mabibigat na mga workload nang madali.

Versatile Back Gauge System: Ang back gauge ay nilagyan ng isang adjustable inverter na nagbibigay -daan para sa parehong mabilis at mabagal na mga pagsasaayos sa pagpoposisyon. Nag -aalok ang aparato ng numero ng control pasulong, paatras, at tumpak na mga pag -andar sa pagpoposisyon, pagpapadali ng tumpak na pag -setup at paghawak ng materyal. Ang sistemang ito ay nagpapabuti sa kahusayan sa pagpapatakbo at tinitiyak na ang posisyon ng paggugupit ay nababagay nang tumpak para sa iba't ibang mga kinakailangan sa pagputol.

Malakas na Konstruksyon at Pagpapanatili: Nagtatampok ang QC12Y ng isang bakal na istruktura ng bakal at ang tempered upper tool ay nagpapahinga na nagpapaganda ng katigasan at katatagan. Kasama sa disenyo ang makapal na polyurethane shock pad at de-kalidad na mga seal ng langis upang mabawasan ang panginginig ng boses at maiwasan ang pagtagas. Ang worktable ng pagpapakain ay nilagyan ng isang palipat -lipat na roller upang mapadali ang makinis na pagsulong ng plate at madaling pagsasaayos sa panahon ng pagpapakain.

Kaligtasan at tibay: Ang makina ay itinayo na may kaligtasan at kahabaan ng isip sa isip. Ang disenyo ng haydroliko ay may kasamang labis na mga tampok sa kaligtasan ng labis, at ang mga sangkap ay ginawa mula sa mataas na kalidad, na-import na mga materyales upang matiyak ang pagiging maaasahan at tibay. Ang sertipikasyon ng CE ay binibigyang diin ang pagsunod sa makina sa mga pamantayan sa kaligtasan at pagganap ng internasyonal, na ginagawang angkop para sa mga pandaigdigang merkado.

Mahusay na Operasyon at Pagpapanatili: Ang disenyo ng friendly na gumagamit ng QC12Y ay may kasamang mga tampok tulad ng isang pag-click sa backup na function ng parameter, na nagpapahintulot sa madaling pagpapanumbalik ng mga setting at pagbabawas ng mga gastos sa pagpapanatili. Ang mga pindutan ng panel ay nilagyan ng mga micro switch na nasubok para sa EMC, temperatura, at katatagan ng panginginig ng boses, tinitiyak ang pangmatagalang pagganap.

Ang QC12Y CNC Hydraulic Swing Beam Shearing Machine ay isang pangunahing pagpipilian para sa pang -industriya na pagputol ng metal, pagsasama -sama ng advanced na teknolohiya, katumpakan na engineering, at matatag na konstruksyon. Ang mataas na output ng kuryente nito, maraming nalalaman control system, at matibay na disenyo ay ginagawang isang mainam na solusyon para sa pagkamit ng mahusay at tumpak na mga operasyon ng paggugupit sa iba't ibang mga pang -industriya na aplikasyon. Kung para sa mga mabibigat na gawain o pagputol ng katumpakan, ang QC12Y ay naghahatid ng pambihirang pagganap at pagiging maaasahan.
